Sześć narożników, obrys w kształcie L i miejsce na rabatę. Zobacz, jak zachować wymiary i uwagi w jednym szkicu.
Ilustracja przestrzeni, nie zdjęcie pomiaru. Geometrię przykładu określa schemat punktów obok.
01 / przygotuj obrys
Zacznij od narożników.
W tym demonstracyjnym przykładzie P1 jest początkiem lokalnego układu. Kolejne punkty prowadzą wokół ogrodu w tej samej kolejności. Długości wpisano ręcznie.
Przed pracą wybierz dostępne narożniki i sprawdź długości odpowiednim narzędziem. Przy odczycie kierunku telefonem zachowaj stabilne odniesienie zgodnie z instrukcjami aplikacji.
Jak zapisać kierunek i długość →| Bok | Długość | Źródło |
|---|---|---|
| P1–P2 | 8 m | Ręczny |
| P2–P3 | 5 m | Ręczny |
| P3–P4 | 3 m | Ręczny |
| P4–P5 | 3 m | Ręczny |
| P5–P6 | 5 m | Ręczny |
| P6–P1 | 8 m | Wyliczony |
Sprawdź punkty i zamknięcie

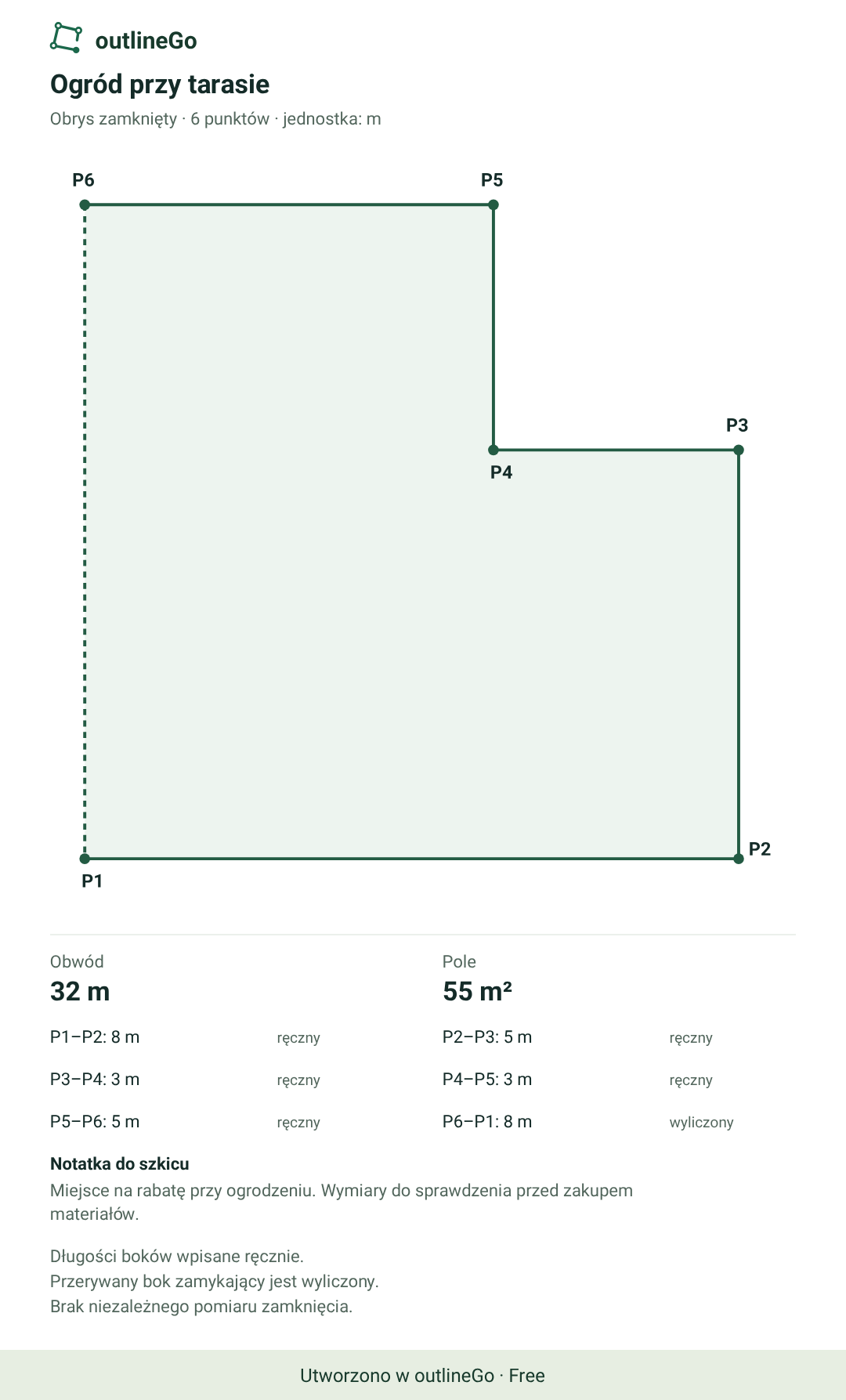

W gotowym obrysie zobaczysz punkty P1–P6. Pięć boków wpisano ręcznie. Ostatni bok, P6–P1, jest wyliczonym połączeniem do pierwszego punktu i ma 8 m.
Wynik to 32 m obwodu i 55 m² pola. Wyliczone zamknięcie nie jest niezależnym pomiarem ostatniego boku i nie potwierdza dokładności całego szkicu.
Dodaj informację, którą chcesz zachować

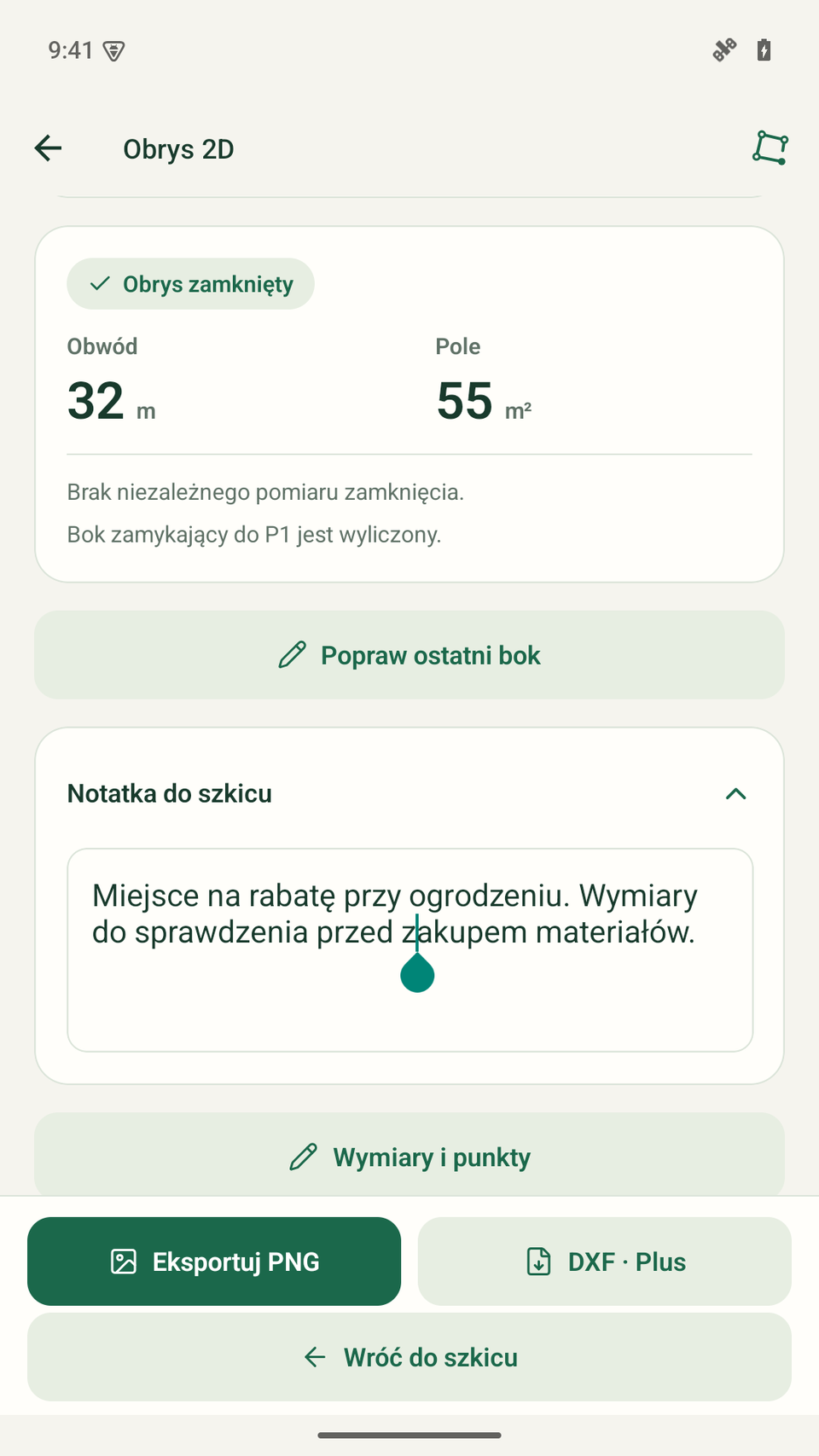

Rozwiń Notatka do szkicu w podsumowaniu i dotknij pola tekstowego. Zmiany zapisują się automatycznie.
W przykładzie zapisano: „Miejsce na rabatę przy ogrodzeniu. Wymiary do sprawdzenia przed zakupem materiałów”. Notatka pojawia się także w PNG i na warstwie NOTES w DXF.
04 / gotowy wynik
Obrys, wymiary i notatka.
W jednym pliku.
Sprawdź przed dalszą pracą
- Czy kolejność punktów odpowiada obrysowi?
- Czy wszystkie boki mają właściwą długość i jednostkę?
- Który bok jest wyliczony, a który zmierzony?
- Czy notatka opisuje ważne szczegóły?
W razie potrzeby wróć do „Wymiary i punkty”. Korekta długości lub kąta może zmienić dalszą część obrysu i pole.
Przykład do pobrania
Ogród przy tarasie
6 punktów · 32 m obwodu · 55 m² · jednostka: m
PNG jest oryginalnym eksportem ze znakiem wodnym Free. Przykładowy DXF można pobrać bez zakupu; eksport własnych szkiców do DXF wymaga Plus.
Pytania o ten przykład
Co oznacza ten wynik?
Czy to pomiar rzeczywistego ogrodu?
To przykład demonstracyjny z rzeczywistym interfejsem i eksportem aplikacji. Ilustracja ogrodu nie dokumentuje pomiaru terenowego i nie stanowi odwzorowania wymiarów schematu.
Czy ten ogród mieści się w Free?
Tak. Sześć punktów mieści się w limicie ośmiu. PNG ze znakiem wodnym i korekty są dostępne w Free. Eksport własnego DXF wymaga Plus.
Czy pole 55 m² można wykorzystać do zakupu materiałów?
To wynik geometrii wpisanego obrysu. Przed zakupem sprawdź wymiary w terenie i uwzględnij wymagania konkretnego projektu.
